液晶大屏幕电子沙盘解决方案
指挥中心液晶大屏幕电子沙盘解决方案
随着数字化技术的发展，沙盘的表现形式、功能也不断地变化。传统的实体沙盘模型展示内容虽然很具体、全面，但制作周期较长，不能随意更改内容、不能重复利用，并且展示效果单一。现在的电子沙盘，存在着传统沙盘模型展示内容全面的特点与优点，也把传统沙盘的弊端都慢慢地变成优点，例如：展示效果变得多姿多彩、内容可以随意更换、可以进行二次开发利用等等。还在这基础之上，可以与沙盘进行互动，也可以利用电子沙盘系统进行指挥。

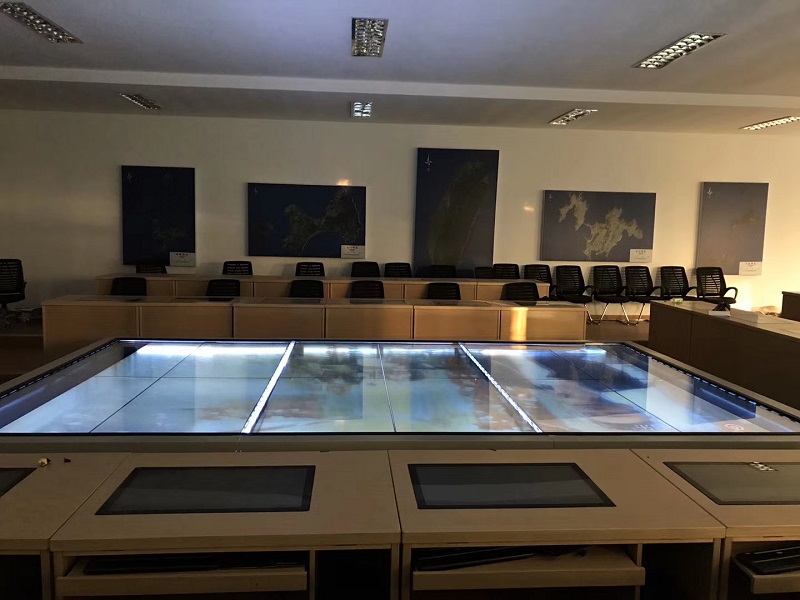

电子沙盘是多媒体系统与实物沙盘模型的有机结合，通过遥控、手指触控、感应式控制等方式，实现多媒体演示、电脑智能控制，以及实物沙盘模型直观展现，从而达到声、光、电与景观互动、立体化动态演示的高科技化沙盘系统。

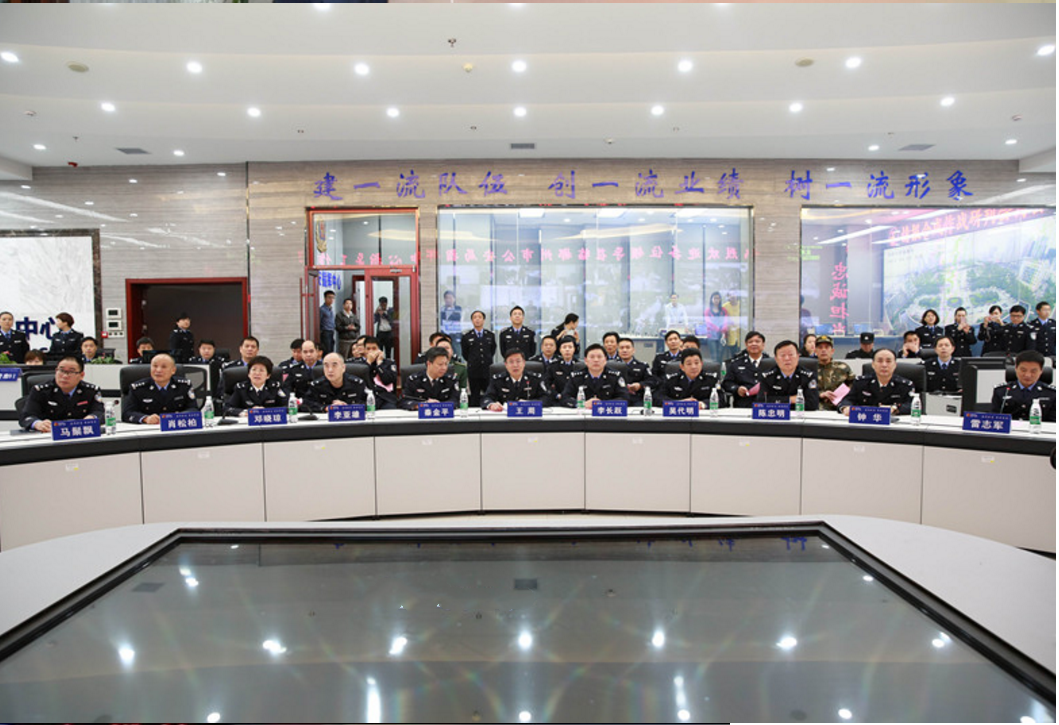

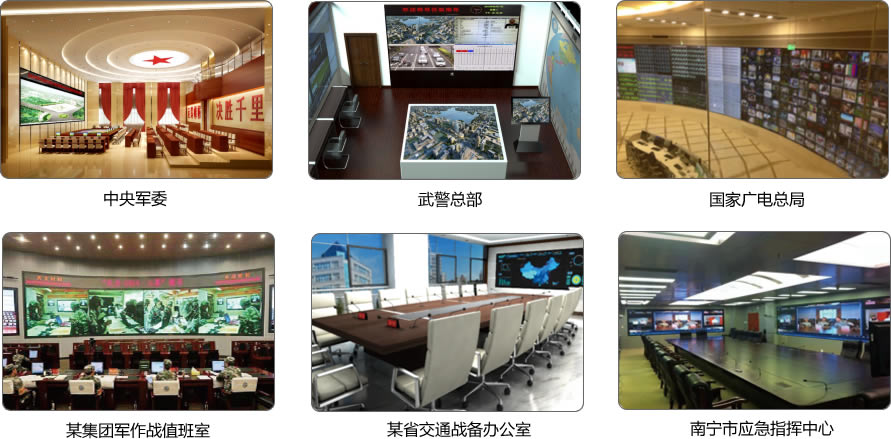

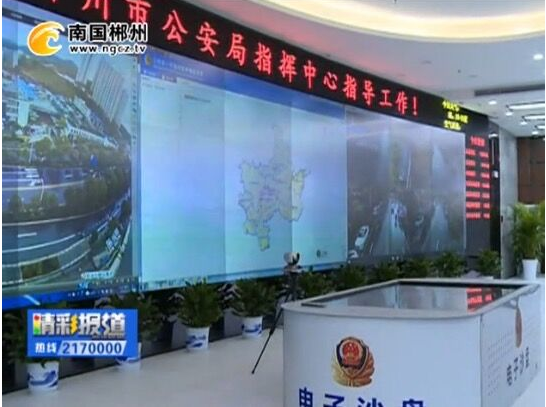

根据日常应急值守和突发事件应急处置需要，指挥中心主要建设了应急值守系统、应急通信系统、视频监控系统、集中控制系统、视频会议系统、电子沙盘、移动应急指挥车等软硬件系统。
电子沙盘指挥系统的功能介绍

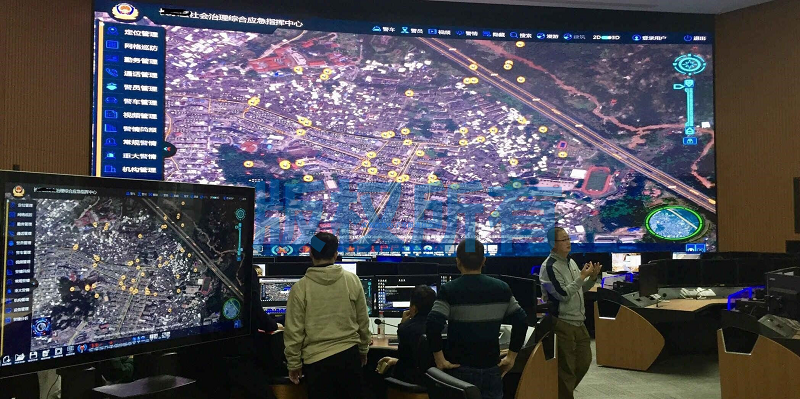

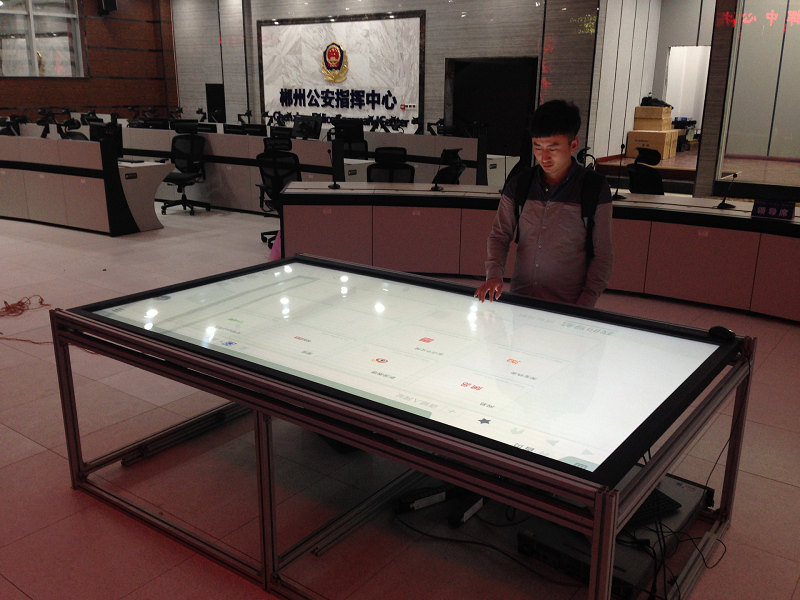

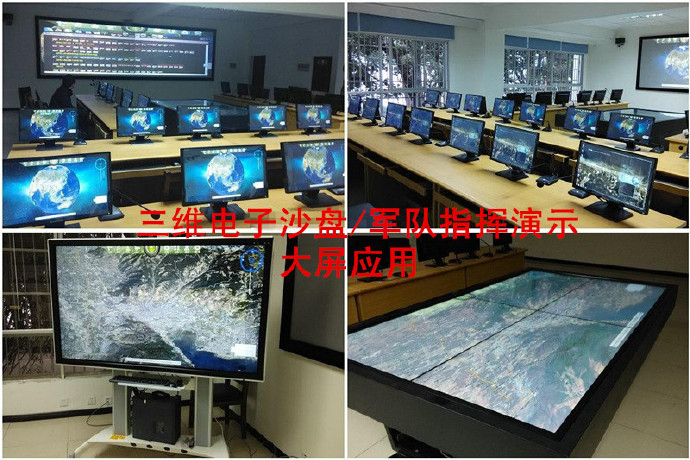

电子沙盘现在功能完善，信息化数据可以随时准确实时掌握，为指挥员提供详细的信息.科学的依据。也可结合高灵敏触摸显示三维电子沙盘可视化交互地理信息系统，多点触摸手势控制，根据武警.部队.公安.消防.应急作站和管理需求，通过手势触摸控制.实案演示.实战应用.为指挥员处理应急突发事件,正确分析下达指示。
一、地图显示功能全面生动

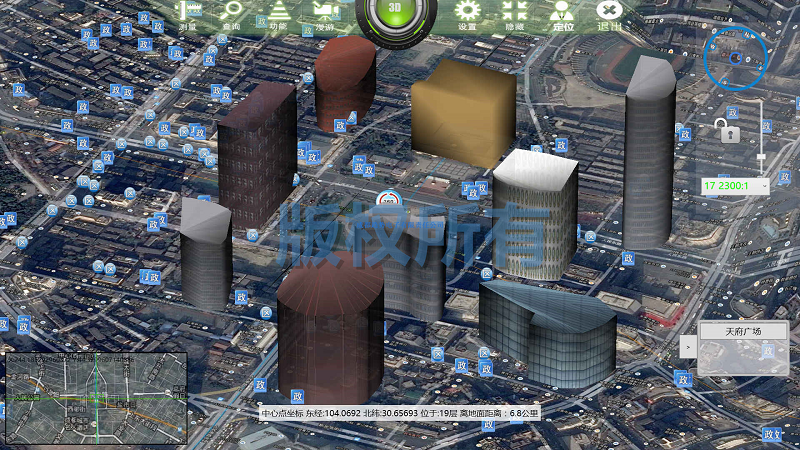

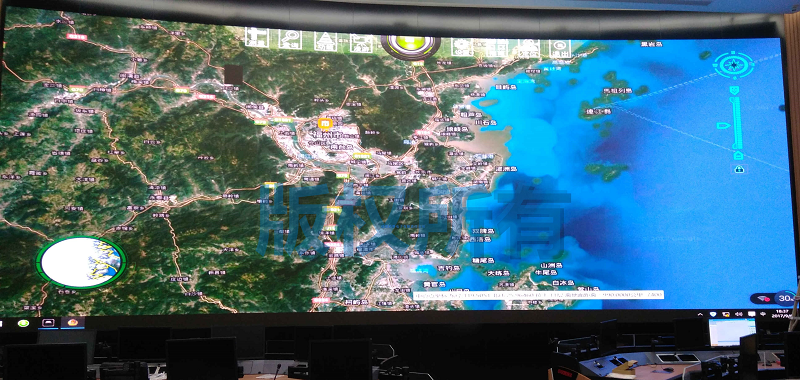

电子沙盘是利用三维虚拟仿真技术把地形图中的所有信息生动形象地展现出来，包括居民地、外站、机降点、取水池、瞭望塔等有用的数据信息，工作人员可以任意选择浏览模式（漫游、飞行、行走等）查询各种数据信息，可以放大、缩小。所有信息数据可以随时进行修改、更新。电子沙盘可以使二维的、也可以是三维的。
二、地理定位
电子沙盘可以根据瞭望员所报告的方位，可以快点地在地图上标注上位置坐标，也可以直接在制作时输入火电坐标，这样就可以快速地对火灾现场的周边环境了如指掌，如：居民点、重要设施、道路、防火设施、队伍等进行查询，同时也可以进行在电子沙盘上量算，量算出火点距公路、居民点、防火外站、飞机场等的距离。这样指挥员就可以多路就近调集兵力、物资设备，快速进入火场进行扑救，为指挥员决策提供科学依据。
三、地理面积、长度量算
通过该电子沙盘系统可以随时量算出地理的长度与面积，使指挥员随时掌握现场信息情况，不但有助于科学的分析、对决策起到强有力辅助作用。
四、GPS定位跟踪
电子沙盘系统中可以安装GPS定位设备，将对队伍实时定位，便于指挥员掌握队伍的行进位置和作站进度。现在，沙盘的发展越来越好，应用领域也越来越广泛，现已涉入指挥领域中，帮助指挥人员做出正确的判断和规划。
电子沙盘主要的特点是在于它不止有着良好的发展前景，而且有着比较广泛的展示内容，内容特别全面，也能够让人看上去就感觉到一目了然。当然其在展示的过程中也是很具有创意，具有很精湛的设计，不仅仅是改善传统展板所具有的缺点，而且就是具有着良好的互动性。主要就是其具有着规模比较大的模型，而且还能够精巧制作，如此一来，则是能够带给我们最美好的贡献。
电子沙盘还有一个特点就是具有着比较先进的展示手段。其主要就是使用现代高科技技术制作而成，电子沙盘是实体模型+三维内容，这个内容就是立体影像，而且还是拥有着其他的视觉效果。这样一来，其主要的特点就是具有着强大的趣味性，能够带给我们生活最美好的影响。这样的还能够带来一定的知识性，带来良好的互动性。
电子沙盘自然还是存在着其他方面的一些优势，那就是具有着非常高的科技含量，在运行的过程中是相当方便，就是能够自动进行，不需要使用任何的人工手段。然后就是其在设计方面是融合了不少的元素，主要是加入一些创新的元素，这样就是能够带给我们强大的震撼效果。这样就是一旦是需要改变其中的一个项目，那么这样就可以更新这个项目，不需要对于其整体结构遭受到破坏。
哲创98英寸触摸显示器提供了多点触控、4K超高清分辨率体验，从而可在拥有水晶般清晰的超大屏幕上实现互动。其提供了10点同时触摸功能，支持多种分辨率，专为各种协同应用设计，如会议室、培训设施，以及指挥和控制中心。其同样可满足公共场所数字标牌的炫目效果和耐用度需求。
哲创（zcshow）将高品质液晶屏幕与高灵敏度触摸完美结合，实现了简单快捷的沟通。利用这种技术，只要用手指轻轻地指碰计算机显示屏上的图符或文字就能实现对主机操作，从而使人机交互更为直截了当。可以应用于各行业的多种应用领域。
国产三维地理触摸电子沙盘配置清单
序号 | 产品名称 | 技术参数 | 数量 |
1 | 三维地理信息电子沙盘系统 | 专 业 版（详见清单） | 1套 |
2 | 离线电子地图数据 | 提供全球1-13级+全国1-15级+XX省1-19级高清卫星影像数据、30米高程数据；矢量电子地图数据、军用公里格、离线POI数据。 | 1套 |

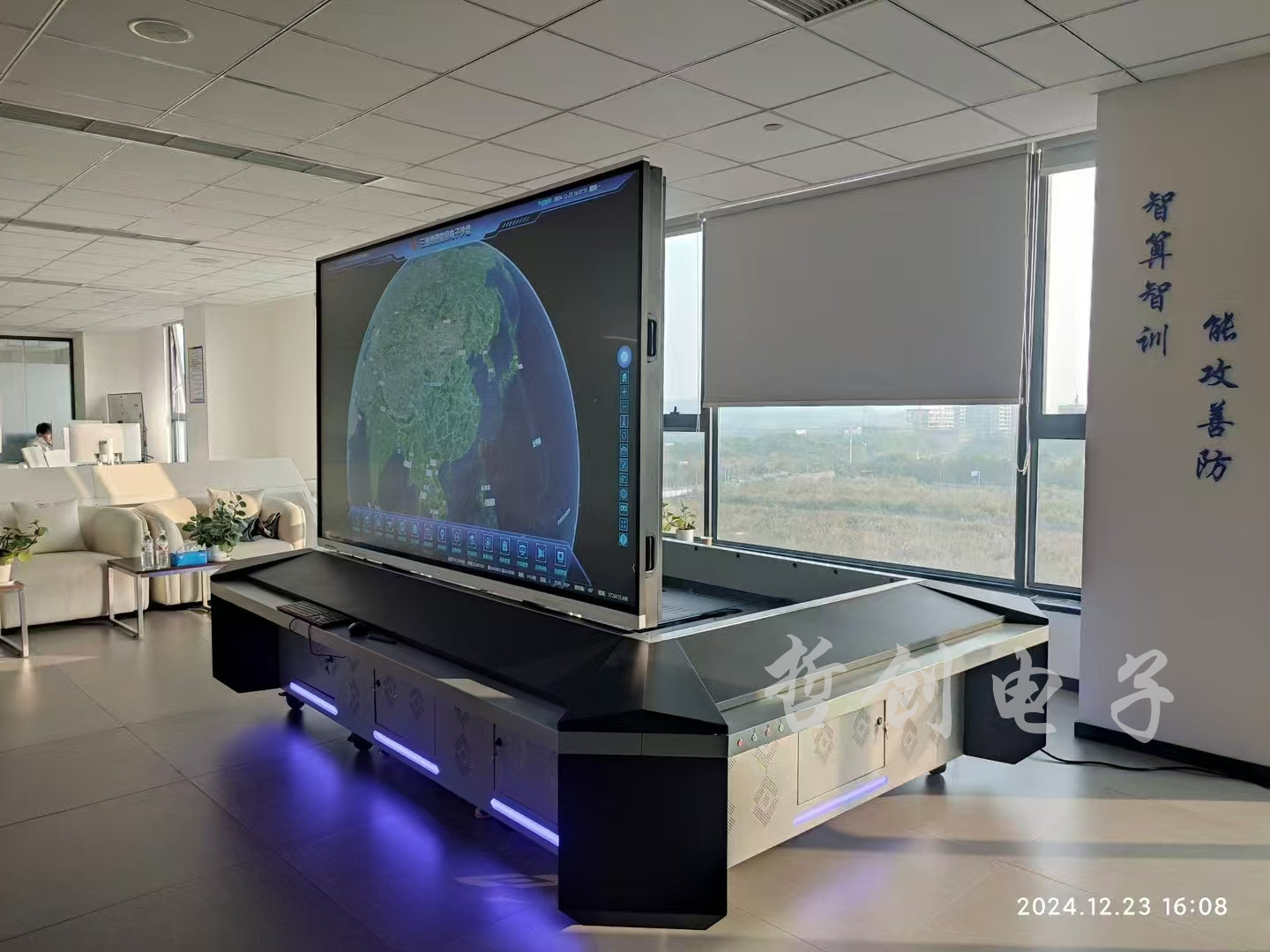

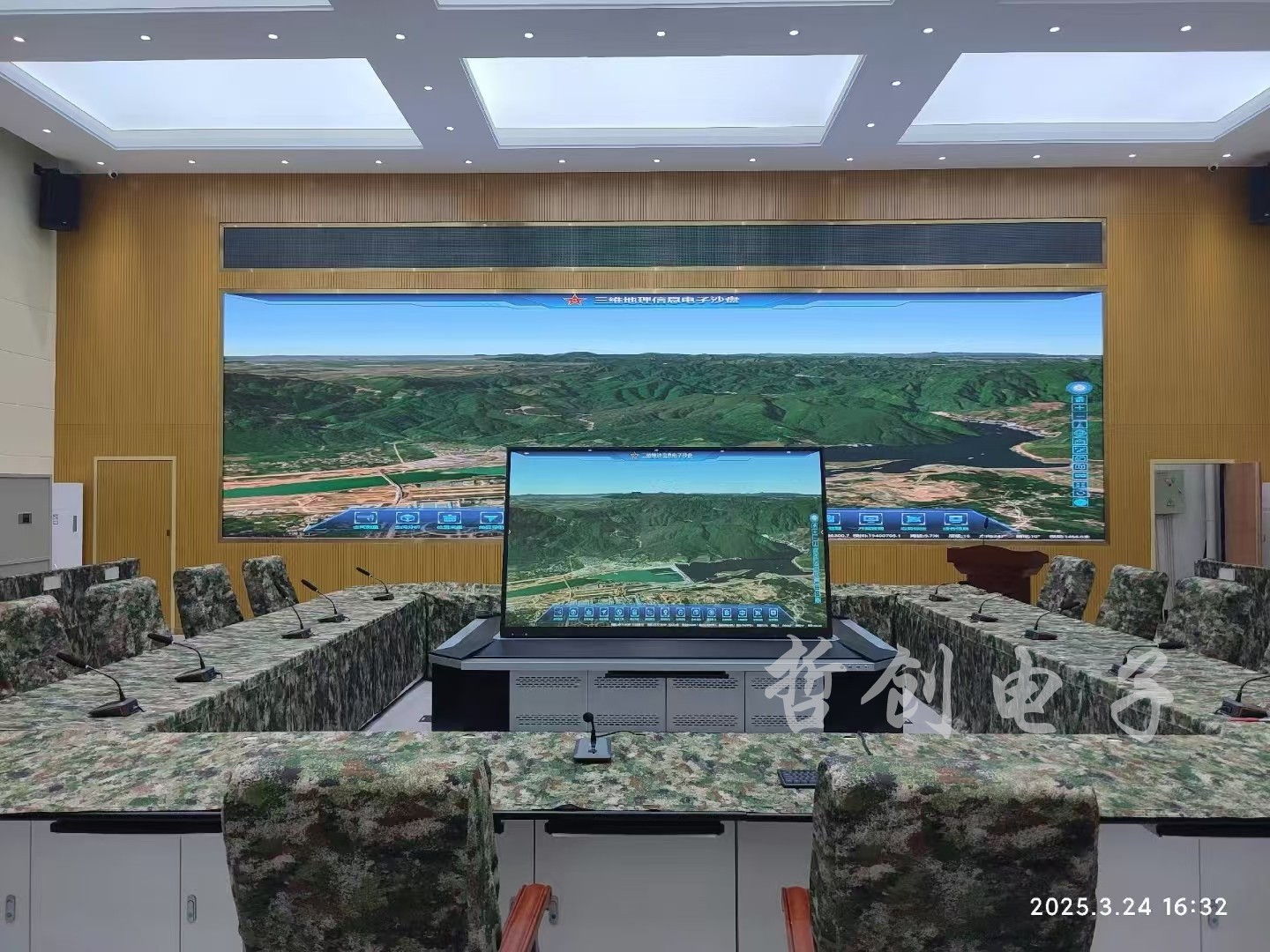

3 | 升降电子沙盘 | 98寸/110寸多点触摸大屏，分辨率3840*2160，硬屏防爆；金属底座，液压升降0-90度任意角度悬停。支持与墙面大屏同步显示。 | 1台 |
4 | 国产化主机 | 1、国产操作系统：统信UOS-V20或麒麟银河V10； 2、CPU：海光Hygon3350 ，8核、16线程，2.8 GHz； 3、内存：16G*2；DDR4； 4、硬盘：1TB固态+8TB机械硬盘（7200转） 5、显卡：显存≧12GB； 6、电源：功率600W。板载单口千兆RJ45网卡 | 1台 |
三维地理信息电子沙盘系统功能清单
功能名称 | 功能说明 |
1.电子地图数据库 | 系统支持装载军用/民用高清卫星影像数据、DEM高程数据、矢量电子地图数据、无人机正射影像数据、无人机倾斜摄影三维模型、虚拟三维模型、BIM模型、激光点云、城市白模、等高线、标高点等数据；支持离线部署，无需上网使用，可以搭建本地内部网络（C/S或B/S架构）。 系统提供离线数据：全球 1-13 级+全国1-15级+XX省1-19级高清卫星影像数据；30米高程数据，矢量电子地图数据、军用公里格、离线POI数据（赠送数据不作为验收标准）。 |
2.基础功能 | 支持电子地图放大、缩小、旋转、倾斜、360度浏览、飞行漫游、二三维地图切换。 |
3.手势触控 | 支持利用触控技术操作三维电子沙盘，实现多种手势操作，单指平移地图、双指缩放地图、双指倾斜地图、双指旋转地图。 |
4.图层控制 | 支持地图分层显示控制功能，可通过图层管理控制各个图层的显隐；能够在二维地图和三维数字地球中，能够对多种数据类型（矢量数据、经纬网、卫星影像数据、DEM数据、倾斜摄影三维模型数据、地图底图等）进行融合集成，构建一个逼真的地理环境。 |
5.空间测量 | 支持对三维空间的量算功能，包括测量长度、测量水平面积、 测量贴地面积、测量高度、角度测量、高度差测量、剖面测量等功能。 |
6.空间分析 | 支持空间地理环境可视化，实现三维数据的空间分析，主要包括可视域分析、日照分析、地形开挖、坡度坡向分析、方量分析、三维模型剖切、通视分析、视域分析、等高线、水淹分析 |
7.位置采集 | 支持检测目标在电子地图、三维空间中的位置，采集光标当前位置的经度、纬度及海拨信息。 |
8.地区导航 | 支持构建省、市、县区地理信息矢量数据，按省、市、县区三级行政区划进行地区定位导航。 |
9.地图标注 | 支持在电子地图上标记目标名称、坐标、备注信息。标注的数据可以保存成文件，支持增减、修改的编辑。可以拖动图标修改标记的位置。 |
10.目标管理 | 支持对各类目标、属性进行分类管理，支持将重要目标设置成当前视域(当前的位置信息) 保存为书签记录，单击快速切换至该地图视域区域；并能够关联文本、图片、视频等信息。 |
11.标图输出打印 | 支持将当前态势图、专题图、电子地图打印或存为图片，以便用户可以在其他地方进行使用。 |
12.数据管理 | 支持标绘符号批量上传、修订和管理；地图源管理；地图图层管理功能。 |
13.三维模型导入调整 | 系统支持导入无人机倾斜摄影三维模型、BIM三维模型，支持大面积城市实景三维模型的任意放置，可以随意调整三维模型位置、大小、方向、角度等参数，使之与电子地图精准拼接、融合。 |
14.地图切换对比 | 支持用户切换卫星影像、矢量电子地图等数据源，支持卷帘对比、双屏对比，通过卷帘拖动实现左右分屏对卫星影像地图和矢量电子地图的对比，从而获得更准确、更真实的地理信息。 |
15.飞行漫游 | 以虚拟三维空间模型作为基础的视觉化漫游，基于三维地图 标绘线路，可设置模型、视角高度、注记显示等信息。 |
16.三维指南针 | 显示当前电子地图视角，单击或拖动快速切换视角，方便用户对三维空间进行查看和归北复位。 |
17.环境模拟 | 支持雨、雪、雾、高亮、黑白、夜视场景特效显示； |
18.人眼视角漫游 | 该功能的实现需要客户提供三维模型数据，可以人眼视角进入建筑物或地下设施三维模型内进行漫游，了解楼层功能、设施、重点要素信息（如：消防电梯、安全出口、疏散出口等）； |
19.军标模型库 | 1.系统提供矢量军标符号、三维模型；提供标准的规则三维点状军标符号；提供非规则线、面状军标符号；。 2.提供飞机、车辆、舰船、火炮、等武器装备三维模型； 3.支持三维军标的交互式标绘和属性设置，实现标绘符号批量上传、修订和管理。 |
20.态势标绘 | 1.支持将与作战情况相关的信息元素（军标符号、装备模型、文字等）标记在电子地图上，形成表示事件作战装备和人员、作战态势、战斗队形、首长决心等一系列与事件活动相关的态势图。 2.系统支持在二维和三维地图上显示所有点状队标、线面队标、多种基本几何图元，军队标号形状的编辑、属性的编辑（线条的颜色、样式、宽度，填充色、样式、透明等）、文字标注、视频播放、照片显示等；具备对标绘的标号进行查询能力； 3.利用三维地理空间数据技术，建立模拟和模型化的军事标绘工具，用于表示地形、地貌、军事标号等信息，利用符号、文字、标号和地图等图形元素，实现三维模型、军事标号、 二维平面(可设置动态效果) 、三维立体(可设置动态效果) 及钳击箭头、燕尾攻击箭头、平尾攻击箭头、集结地等军事图标标绘，主要包括首长决心图、兵力部署图、敌我态势图 等要图标绘，为首长定下决心提供辅助决策。 |
21.查询定位 | 在电子地图当前视域通过输入关键字或关键字首字母，对三维电子沙盘数据库进行快速准确的查询，并可以在三维地图中定位显示查询结果，帮助用户更快的找到所需的位置。 |
22.空间检索 | 支持空间数据检索，支持多种查询方式，如空间搜索、 图形搜索等，从而满足复杂的查询要求； 选择行政区、视域，绘制长方形、圆形、多边形， 绘制点、线、面缓冲区，输入查询条件，实现三维地图空间检索功能。 |
23.路径规划 | 支持全国范围离线路径分析，使用先进的路径规划算法对起点、途经点、终点之前的路径进行计算，具备高速优先、普通路径、连续路径分析、回避路径功能；实现主路径和2条迂回路径的分析、规划，并将计算结果显示在沙盘上，包括道路名称、路线长度、所需时间等信息。 |
24.任务管理 | 系统支持将标绘完成的任务图、态势图、各类专题图进行保存，支持调取、定位、编辑、修改等操作。 |
25.预案编辑 | 实现对任务行动的场景动作、场景播放、场景定位进行可视化的编辑与推演功能。 |
26.预案推演
| 在想定的三维战场环境进行红蓝双方兵力部署，可以模拟实际的战役、警情、安保、应急救援等事件，将一系列资源要素，包括各军种、人员、指挥所、军事装备、应急资源、环境、目标单位等标注在电子地图中，设置兵力、装备模型的行动方向、打击目标、进攻/救援/突围/撤离路线等，对预先规划的行动方案进行动态的时序播放。实现想定战役的编辑和推演，为指挥人员提供生动、形象的战场态势。 |
27.大数据可视化动态视窗 | 支持展示人员、装备、值班、任务、重点目标、空间要素等统计信息，一键隐藏左视窗和右视窗， |
28.资源管理 | 系统支持人员名册档案管理、装备档案管理、兵要信息管理、战备值班信息管理。 |
29.网络协同 | 系统采用C/S或B/S架构，支持部署多台终端计算机在同一个局域网内进行军事标绘。 |
系统支持二次开发，包括链接营区/目标点位的监控视频、无人机视频、人员车辆的GPS/北斗定位等（需另外收费） | |
