85'/75'/55'
*触摸最新贴合工艺 *高稳定性，快速响应，长寿命； *高透显示钢化玻璃.高透率、防割花 *超清显示，全角度细腻清晰;4K高清分辨率， *真实还原色彩，画面更加鲜艳、饱满，细节丰富，栩栩如生 *专用商显DLED后壳设计，完美搭配型材外框 ；方便整机生产与维护；

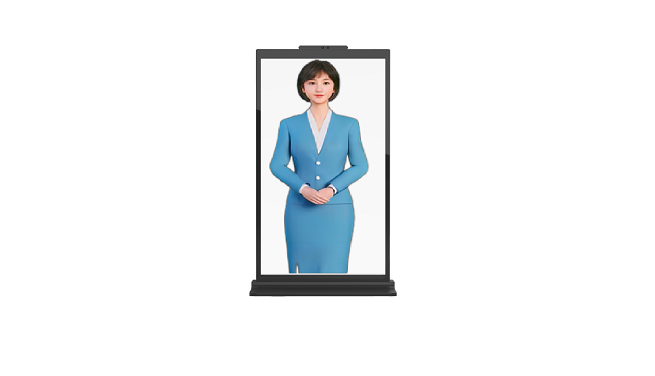

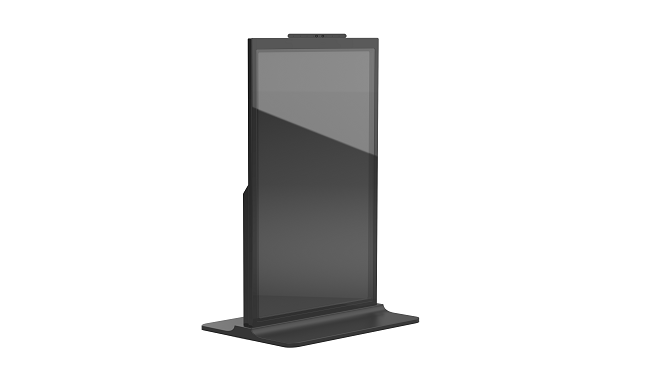

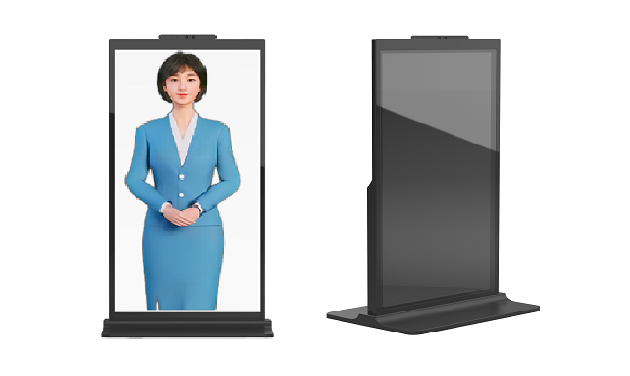

数字立式交互一体机
注：产品可能根据市场需求进行升级，请联系销售索取最新资料
设计与技术
- 红外触摸.纤薄整机设计，简约不简单。
- 工业级设计，高可靠性、高稳定性。
- 高透显示钢化玻璃.高透率、防割花
- 超清显示，全角度细腻清晰;4K高清分辨率
- 采用像素补偿技术，消除残影，提升画面均匀性。
- 采用LED屏幕色彩还原度高，色域广，显示透明，科技感强
- 真实还原色彩，画面更加鲜艳、饱满，细节丰富，栩栩如生
- 专用商显DLED后壳设计，完美搭配型材外框 .方便整机生产与维护；
产品参数
品牌/型号 | 哲创/75L | |
主屏幕规格 Screen spec. | 屏幕尺寸/ Diagonal Dimension | 75” |
显示面积/ Display Area | 1649.664（H）×927.936（V）mm | |
亮度/ Luminance（nit） | 300-500 cd/㎡ | |
像素间距/Pixel pitch | 429.6(H）x 429.6 (V) | |
对比度/Contrast | 1200 ：1 | |
分辨率/Resolution | 3840（RGB）×2160 | |
显示比例/Aspect Ratio | 16：9 | |
可视角度/View Angle | 89/89/89/89 (典型.)(CR≥10) | |
色彩/Chromatic Number | 1.07G（8bits+FRC） | |
触控规格 Touch spec. | 触控技术/Touch tech. | 红外触摸屏 |
触摸点/Touch point. | 20点触控 | |
分辨率/Resolution | 3840 × 2160 | |
玻璃穿透率/Penetrability | 大于 85 %; | |
硬度 | 物理钢化7级防爆玻璃 | |
内置扬声器/Build-in Speakers | 内置 8欧10瓦 * 2只 | |
windows系统配置 System configuration
| 处理器/CPU | 英特尔i5-6代 |
内存/RAM | 8GB | |
存储/Flash | 256GB | |
操作系统/OS | Windows | |
基本参数/Basic parameters | 支持两条笔记本 DDR4 1600MHz/2400MHz, 2G/4G/8GB/16GB 内存 支持 HD Audio 音频面板插座*1,内置功放插座*1, 支持 USB2.0*2,上电开机控制跳帽 内部端口：SYS 风扇插座*1，CPU 风扇插座*1，支持双 8 LVDS 屏，INVERTER 接口插座，com 预留插座*1（未上料，com 口无效），DEBUG 插针*1 支持 M.2 NGFF 2230WIFI 蓝牙二合一网卡，支持 M.2 PCIE/SATA 协议 2280 固态硬盘 | |
联网方式Networking way | 有线网络/LAN | 标准 RJ45 接口 10M/100M/1000M 自适应 |
无线网络/WIFI | Realtek 千兆网口，支持网络唤醒，PXE 功能 | |
蓝牙 /BT | 支持 | |
整机接口 Interface | 接口/ Interface | HDMI*2 ,VGA*1 ,LVDS*1,SATA*1 ,M.2 Nvme/SATA*1, USB3.0*4,5.1 声道，支持 LINE OUT/MIC IN |
电源参数 Power parameters | 输入电源/Input power supply | DC 12V/19V，AXT4pin 12V，支持上电开机 |
语音识别模块 Speech Recognition Module
| 阵列形态/Array configuration | 前端线性阵列 |
内置算法/Built-in algorithm | 回声消除、超指向拾音、自动增益、稳态降噪 | |
阵列数量/Number of arrays | 8麦 | |
防水/Waterproof | 硅咪、电路板均不支持 | |
输入电源/Input power supply | 5V | |
连接方式/Connection method | USB | |
重量/weight | 0.39KG | |
相对湿度/Relative humidity | ≤80% | |
储存温度/Storage temperature | －10~＋60℃ | |
工作温度/ Working temperature | －10~＋55℃ | |
接口描述/ Interface Description | USB 供电、USBHub、AEC 回声消除（参考信号源） | |
构成/ constitute | 咪板、主控板 | |
麦克风阵列基本参数/Microphone array Basic parameters | 麦克风咪板：支持 8MIC 前端线阵拾音，高信躁比 麦克风控制主板：支持前端回声消除、超指向拾音、自动增益、稳态降噪 采样率和位宽：支持 8k/16k/32k/44.1k/48k 等采样率 支持 8bit/16bit/24bit/32bit 等位宽 回声消除：支持 喇叭差分信号/线性输入/USB 声卡输出参考 通讯接口和协议：USB（UAC 协议） 支持模拟输出：支持 USB 声卡信号 环出 外设接口：USB 接口，支持免驱动安装，USB 声卡设备，USB（5V300ma）供电 参考输入支持方式：模拟线性输入（端子/FPC），USB UAC 协议声卡输出 | |
摄像头模组/ camera module | 模组尺寸 L38mm × W28mm × H17.6(±0.2MM) 工作温度 -20°C to 70°C 存储温度 -20°C to 80°C 成像距离 70CM﹣∞ 供电电压 DC5V 连接接口 USB 2.0 SMD 5P 1.0MM间距 工作电流 80-120MA 操作系统 Win XP / 7/10 or Linux2.6.26.Android4.0以上 传感器类型 (1/2.7” ) AR0230 / (1/2.7” ) RXS2719B 最高有效像素 1920*1080/ 1920*1080 灵敏度 4.0V/(Lux·sec) / 22Ke”(Lux·sec) 像素点尺寸 3µm x 3µm/3µm x 3µm 软件动态范围 105DB / 72DB 帧率 30FPS 1080P / 30FPS 1080P 主射角度 / 12° 封装 CSP 镜头结构 1G+4P+1IR 光圈 2.7 有效焦距 2.88mm 后焦距 2.79mm 视场角 D102° H89° V50° 畸变 < -0.1% 光学总长 15.65MM 滤光片 650±10nm/940±10nm 增益/曝光/白平衡 Auto 输出图像格式 MJPEG/YUV | |
系统支持/System recommendations | 安卓/Windows/Linux/iOS | |
结构 Structure | 外形尺寸/Overall Dimensions | 1002.6*650*1852.23MM（±5mm） |
包装/Packing | 重力纸箱 | |
保护玻璃/Glass | 钢化玻璃 | |
外壳材质/ Case & stand material | 钣金 | |
净重/Net weight | 78.35KG | |
毛重/Gross weight | 139KG | |
工作环境Environment | 工作温度/Operation temperature | -10℃ - 60℃ |
工作湿度/Operation humidity | 0% - 90% | |
存储温度/Storage temperature | 0℃ - 60℃ | |
存储湿度/Storage humidity | 0% - 65% | |
安装方式 Installation | 安装方式/ Installation | 立式放置 |
