全息3D显示          多视角观看        多样式交互             视点追踪

地理信息全息显示 、空间量算分析、作站方案推演、军标标绘、 武器装备三维模型、多模式交互控制

全息3D交互沙盘硬件系统

构建“显示-交互-控制-存储”一体化硬件架构，核心设备如下：

•沙盘框架：集成强弱电管控，支持设备热插拔、支持3D设备内嵌，含电源管理。

•3D LED屏：像素间距P≤1.25mm，刷新率≥3840Hz，支持HDR10+显示。

•高精度光学动捕相机：红外波长850nm，分辨率≥1280×1024，延迟≤9ms。

•动捕系统控制主机：CPU≥12核，内存≥32GB DDR4，显卡≥8GB独立显卡。

•3D眼镜：主视角≥2副（感光球≥4个），辅视角≥10副，续航≥30h，工作距离≥8m。

•3D手柄：支持抓取、拉伸等操作，线长≥3m，功能按键≥7个，支持抓取/拉伸。

•视频拼接处理器：支持4K输出，延迟≤18ms，支持3D显示。

全息3D交互沙盘软件系统

构建“全息显示-空间追踪-数据处理-态势推演”全流程功能体系，核心模块如下：

•地理信息全息显示模块：支持影像、高程、三维模型、倾斜摄影模型等时空地理数据的全息显示，

支持全系列地名、国标、军标地理信息数据导入，可根据任务需求灵活切换数据。

•多模式交互模块：支持语音控制.手动摇杆.平板电脑.无线操控手柄等多种交互方式，

•空间追踪模块：支持多设备（3D眼镜、手柄）定位，精度亚毫米级，支持多相机协同标定。

•空间量算分析模块：支持距离、面积、坡度、通视等空间分析，精度达亚米级。

•数据处理模块：支持多源数据（矢量、影像、三维模型）转换与发布。

•军标标绘模块：支持三维实体模型类.非规则线面类.线路类.设施类.武器装备类等全方位军标标绘功能

•态势展示模块：实时接入指挥系统/仿真系统数据，动态展示态势与复盘回放。

•行动流程编辑与推演模块：支持作战方案编辑、兵力编组、火力打击仿真。

•显示切换模块：支持2D/3D模式一键切换，配备液压升降功能。

核心技术参数

（一）物理参数

• 沙盘尺寸：3820mm×2370mm（可按需定制）

• 显示尺寸：3000mm×1678.5mm（可按需定制）

• LED箱体：600mm×337.5mm铝铸箱体

• 物理分辨率：2400×1350

（二）显示参数

• 显示技术：P1.25 3D LED高清显示屏

• 刷新频率：120HZ

• 视场角：最高120°（水平）

• 显示模式：支持2D/3D无缝切换

（三）硬件配置

• 电脑主机：i9处理器/128G内存/10T固态/RTX4070显卡

• 定位设备：4个定位基站+空间追踪系统

• 操控设备：3D手柄、平板电脑、语音控制系统

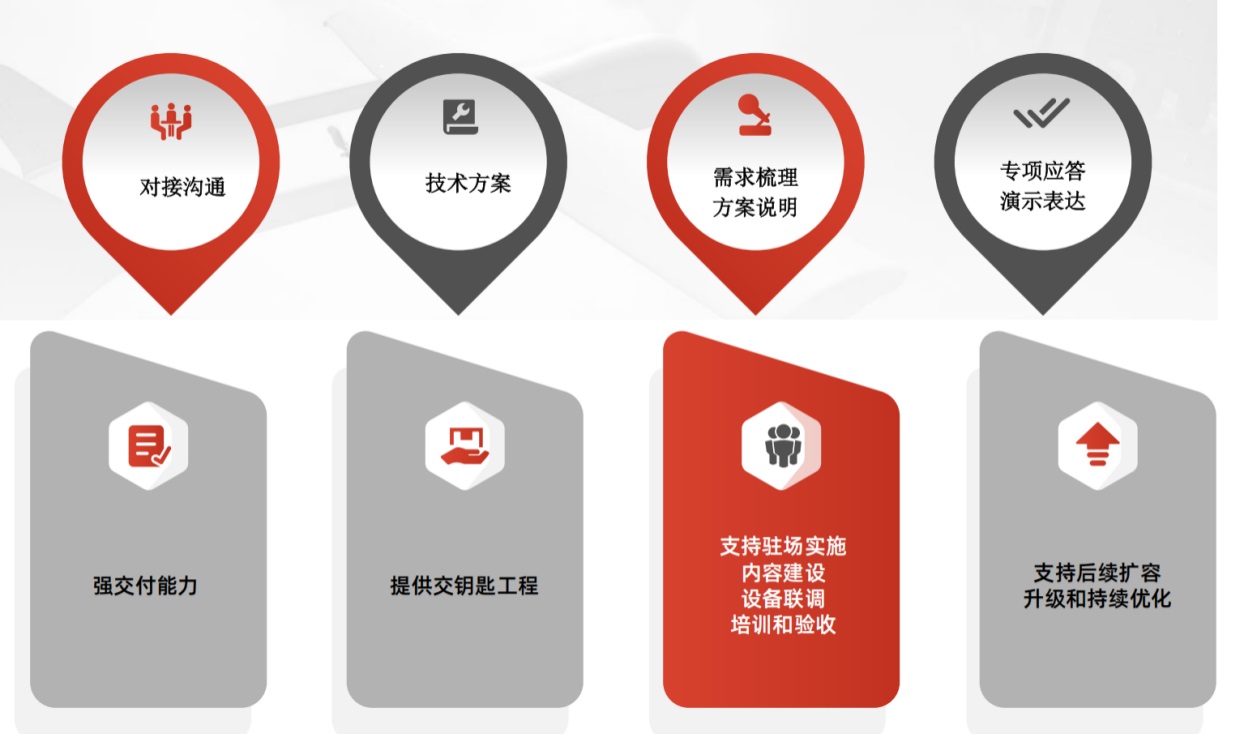

技术及售后服务

售前支持与驻场交付

售后服务保障

1. 提供1-3年硬件免费质保服务，数据终身维护支持

2. 免费提供系统安装、调试、操作培训

3. 免费提供全球1-13级影像数据、全国12.5m级地形数据、全国17级影像数据

4. 提供项目所在地最高等级（19级）影像数据、全国18级路网地名标签数据

5. 7×24小时技术支持、快速响应服务

6. 在用户所在地预留常用备件（如LED模组、相机镜头、3D眼镜电池）.确保故障时快速更换

7.   软件升级服务：每季度提供1次软件小版本升级，每年提供1次大版本升级，升级前提供升级方案与回退预案，升级过程不中断服务。

图例
